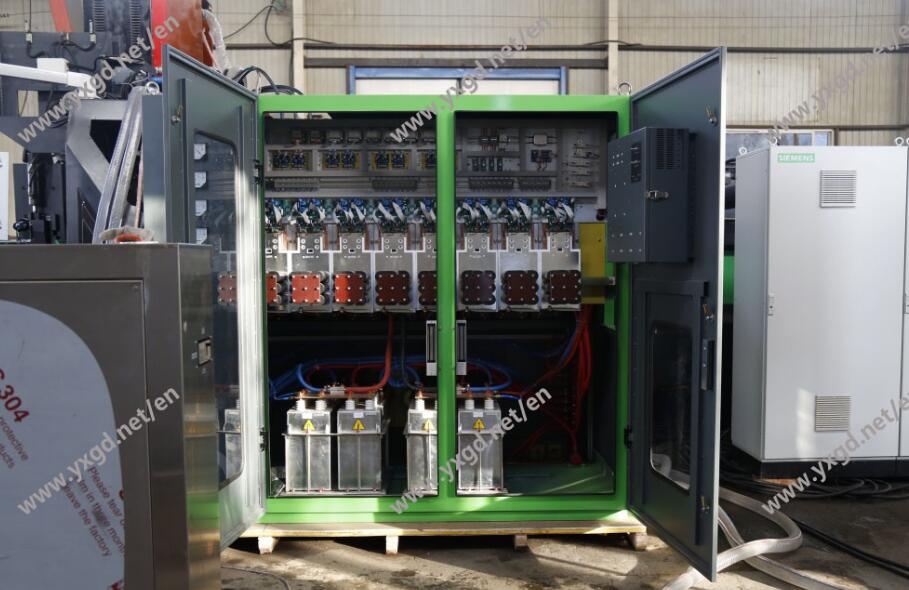

CPLD-3型恒功率晶閘管中頻電源
一、設備用途:應用在各種鋼管的熱擴徑、熱推彎頭、熱彎管、熱擴口、鋼管回火等加熱變形生產中。功率和中頻電源的頻率根據需要而定,優點突出、加熱均勻(透熱)、易于實現智能恒溫控制、節能環保,是各類鋼管加熱變形的主要供熱裝備。
二、技術特點:CPLD-3型恒功率晶閘管中頻電源主要由三相進入電源、調節器、移相控制、保護電路、相序自適應電路、啟動演算電路、逆變頻率跟蹤、逆變脈沖形成、脈沖放大及脈沖變壓器組成。**部件采用大規模專用MPU集成電路,使整機電路除調節器外,均實現數字化智能控制,整流觸發器部分不需要調整,具有脈沖對稱度高、抗干擾能力強、反應速度快等特點,有相序自適應電路,僅需把KP晶閘管的門極線接入控制板相應的接線端上,整流部分便能投入運行。逆變采用掃頻式零壓軟啟動方式,設有自動重復啟動電器系統,使中頻電源的啟動成功率達到100%。
三、中頻電源的輸入電壓分為:380V和660V,輸入電壓越高,中頻電源在工作運行中,線耗電能越少,從而節省電力能源,中頻電源的輸入電壓由用戶根據當?shù)氐墓╇娗闆r和使用的變壓器而定。
四、 特別注意事項!
中頻電源柜在合閘狀態下切不可以觸摸柜內及負載帶電元件和負載加熱感應線圈,如需要維修設備或移動感應加熱線圈務必請拉斷電源開關,在停電狀態下才可進行,違反操作有觸電危險!
